3000噸油壓機是一種大型壓力機設備，根據機器設備用途不同，設備機身結構多樣，一般都是根據非標定制，根據工件工藝需求設定。3000噸四柱油壓機是其中比較常用的機型，設備的工作臺面、開口高度、行程、配置等，根據加工工件特點來定。機器適用于金屬材料的壓制工藝，如金屬沖壓彎曲、翻邊、薄板拉伸和金屬零件的壓裝、校正、冷擠等，還可實現塑料制品、粉末制品的壓制成型工藝；塑料制品、粉末制品、磨料制品、絕緣材料等可塑性產品的壓制成型。

本機是根據客戶要求定制的一款3000噸四柱油壓機，雙工位四缸結構，配置伺服電機、伺服系統、油溫冷卻系統、夾模器。四柱導向結構，定位準確。液壓系統采用集成插裝系統和比例控制閥相結合，可實現流量大、同步精度高抗偏載能力大的要求，且結構簡單、緊湊，動作靈敏可靠，便于故障的診斷和排除。上梁四周設有安全護欄，并備用爬梯，便于安裝及維修。

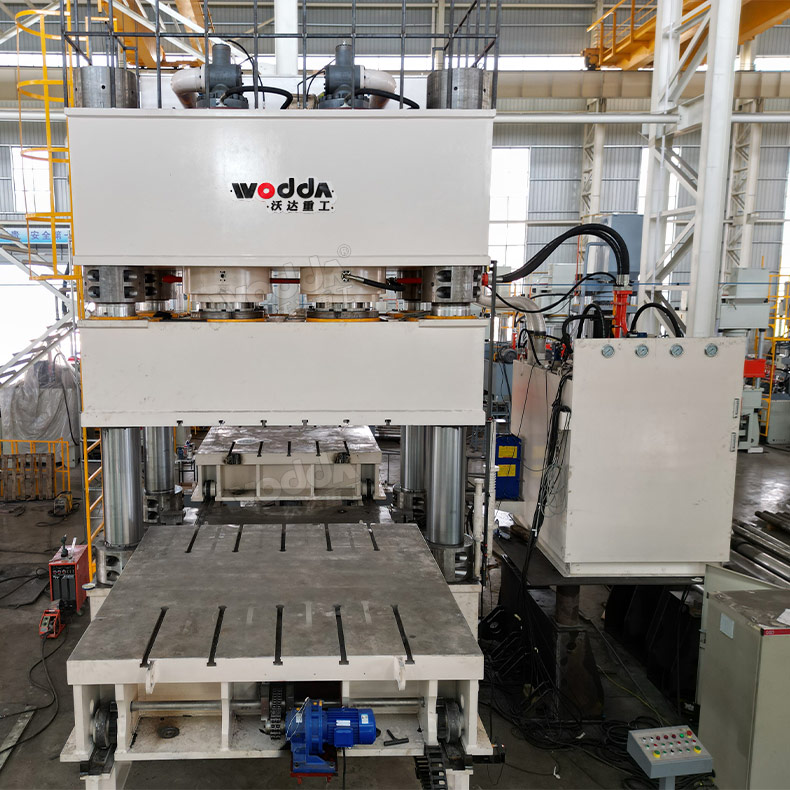

3000噸三梁四柱油壓機按需定制

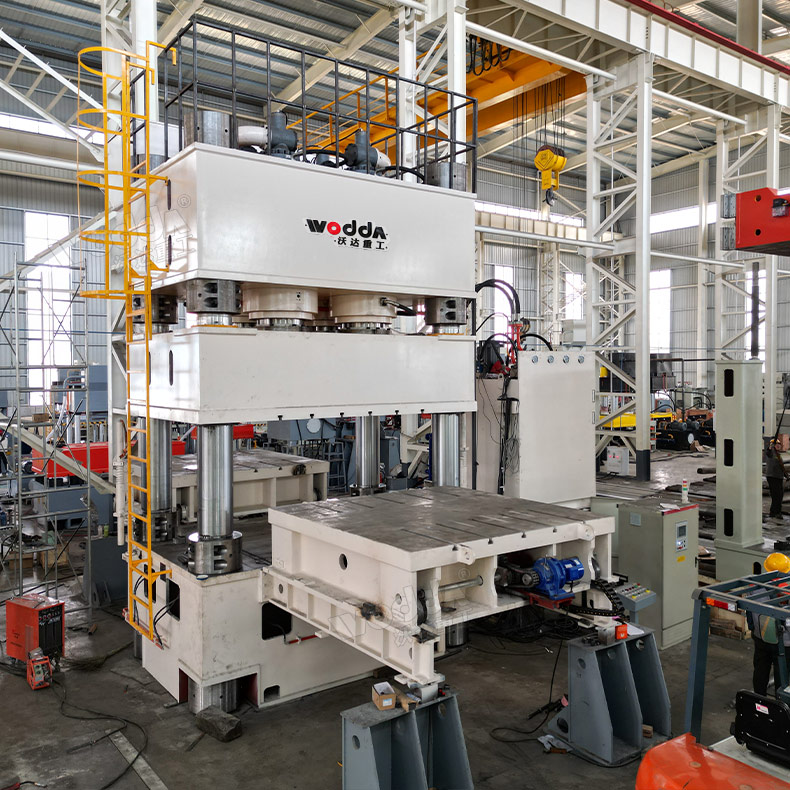

3000噸四柱油壓機車間實物

3000噸四柱油壓機特點：

1、四柱三梁式結構、簡單、經濟、實用。45#整體鑄鋼，鋼性好、堅固、耐用；精度高；

2、液壓控制采用插裝閥集成系統，動作可靠、液壓沖擊小，使用壽命長，泄漏點少，減少了連接管路與泄露點。

3、新型油缸密封元件，可靠性高，使用壽命長。

4、獨立的電器控制系統，工作可靠，動作直觀，維修方便。采用按鈕集中控制，具有調整、手動和半自動控制。

5、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。

6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

7、3000噸四柱油壓機可實現在規定范圍內按工藝要求調節：定壓、定程兩種成型工藝，操作簡便。

8、導軌自動潤滑裝置。

9、滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

3000噸四柱油壓機技術參數：

設備型號：YQ32-3000T

公稱壓力：30000KN

系統壓力：25Mpa

滑塊行程：900mm

開口高度：1600mm

臺面尺寸：2500*2500mm

行程次數：3-10次/min

控制形式：PLC+伺服

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

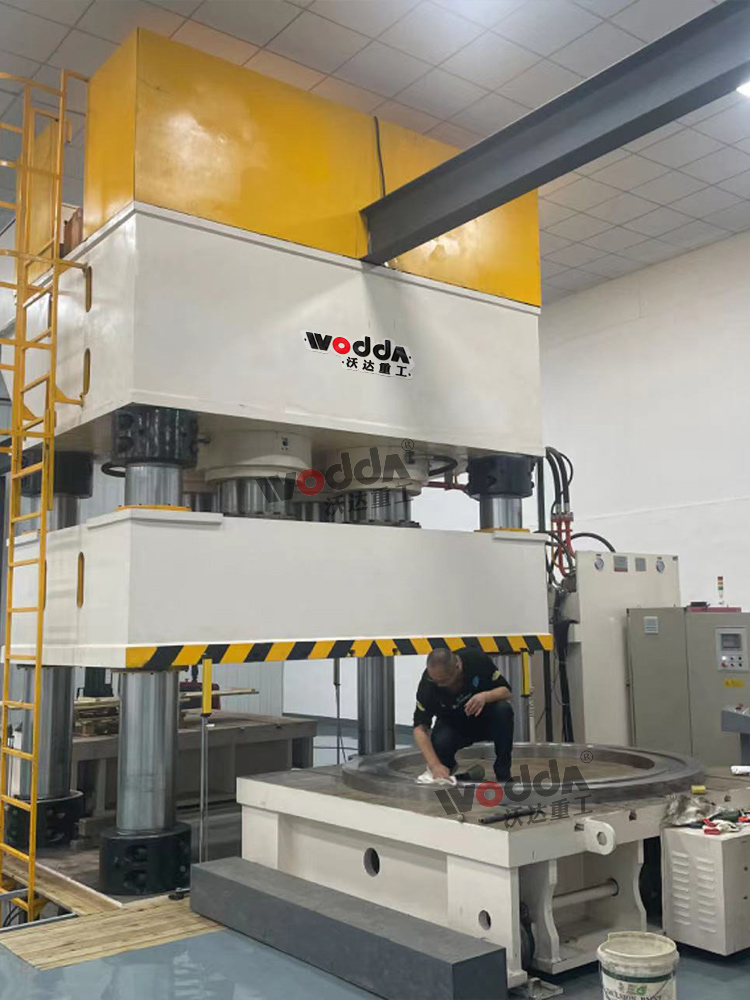

3000噸四柱油壓機客戶現場

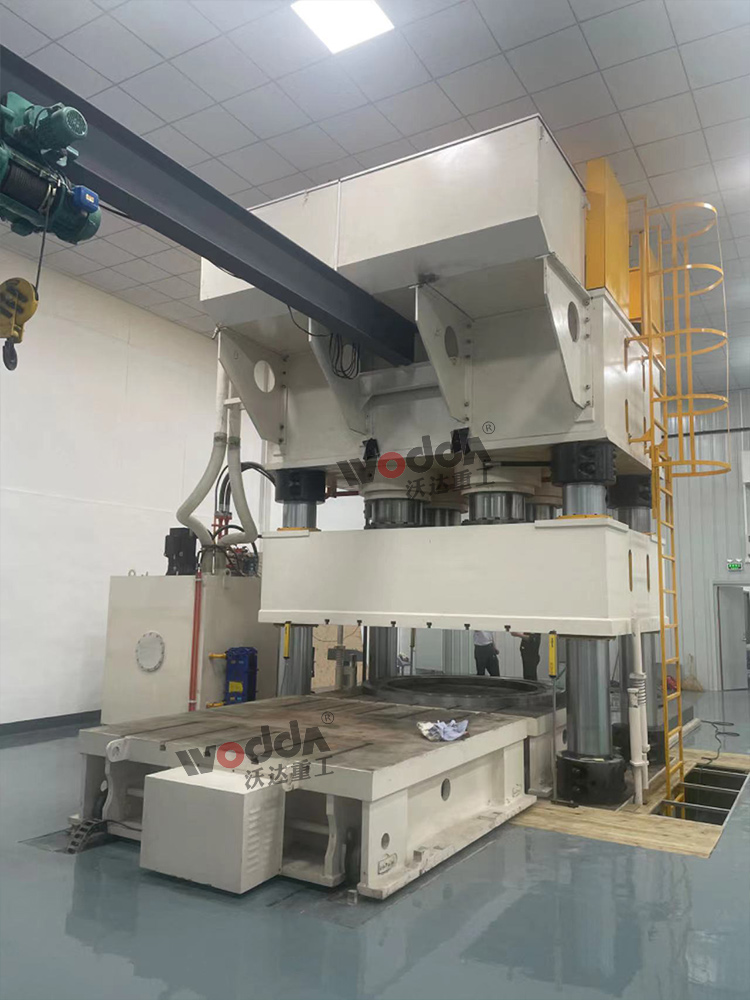

雙工位3000噸三梁四柱油壓機現場試機

3000噸四柱油壓機設備由主機、液壓泵站和控制柜組成，具體如下：

①主機：由機架、液壓缸、雙工位移動工作臺、模具、夾模器等組成。

②液壓站：由電機、液壓泵、泵保護裝置、控制閥塊和連接壓塊機的管路系統組成。

③控制臺：由電氣系統和數控plc控制系統組成。

可選配附件或功能：

1、移動工作臺；

2、沖裁緩沖裝置；

3、光電保護裝置；

4、行程、壓力、速度數顯、數控裝置；

5、觸摸式工業顯示屏；

6、液壓系統加熱、冷卻裝置；

7、打料裝置；

8、滑塊安全栓；

9、模具加熱及溫控裝置；

10、PLC可編程控制器。

保養及維護：

1、工作用油推薦采用32號、46號抗磨液壓油，使用油溫在15～60攝氏度范圍內。

2、油液進行嚴格過濾后才允許加入油箱。

3、工作油液每一年更換一次，其中第一次更換時間不應超過三個月；

4、滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。

5、在公稱壓力500T下集中載荷最大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。

6、每半年校正檢查一次壓力表；

7、3000噸油壓機較長期停用，應將各加部位表面擦洗干凈并涂以防銹油。
