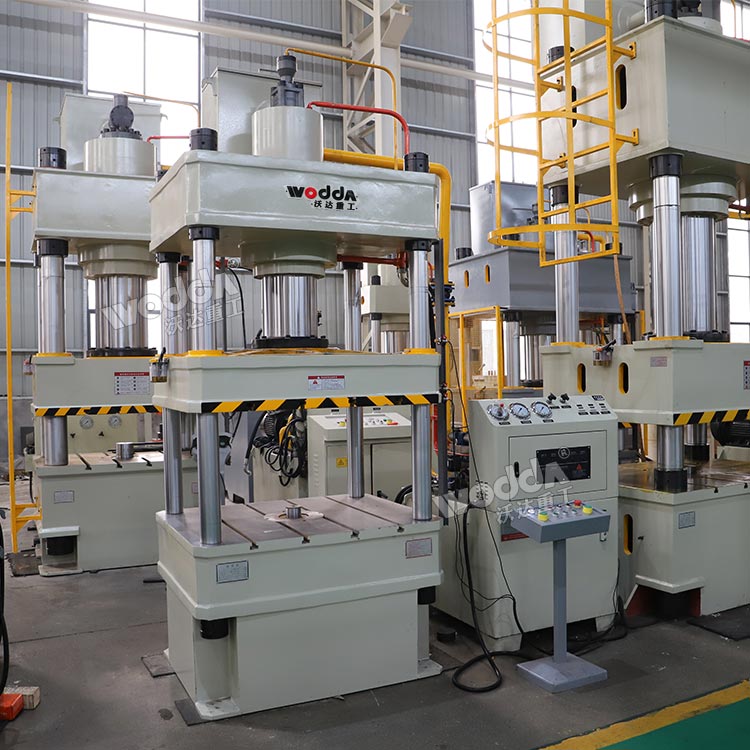

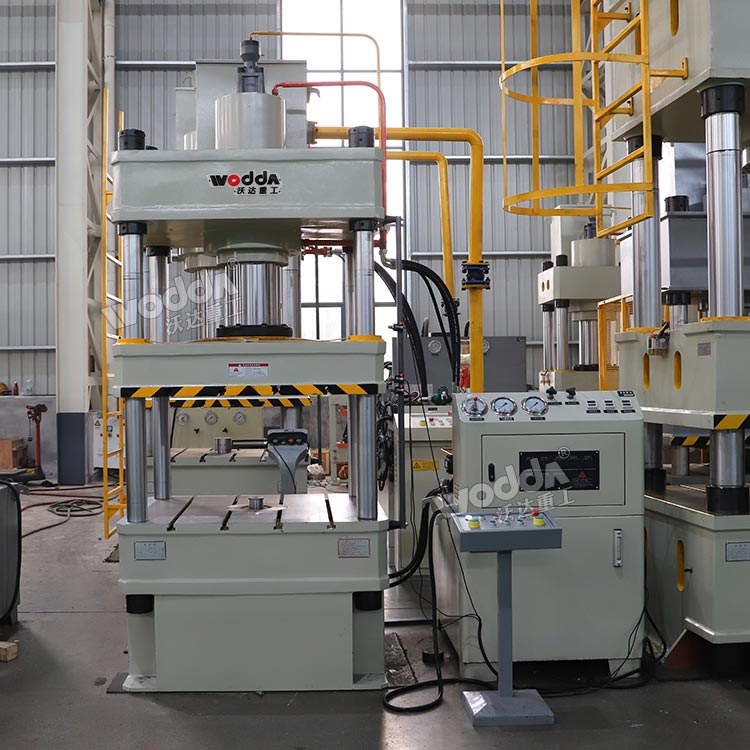

這是一款200噸四柱液壓機，是200噸油壓機結構中較為常用的一種型號，采用三梁四柱式結構設計，工作臺面1000x1000mm，開口900mm，行程500mm，設備主要由主機、液壓系統、電氣控制系統以及其他輔助結構組成。


一、機身（主機）

200噸四柱液壓機通常采用三梁四柱式結構，這種結構由以下主要部分組成：

上梁：上梁是液壓機的頂部支撐結構，通常由優質鋼板焊接而成，焊后經過高頻振動或回火處理以消除焊接應力。

活動橫梁（滑塊）：活動橫梁在四根立柱之間上下滑動，用于施加壓力。它同樣采用優質鋼板焊接，并經過相應的熱處理。

下橫梁（工作臺）：下橫梁作為液壓機的工作臺面，用于放置工件和模具。工作臺上通常加工有T型槽，以便于模具的安裝和固定。

立柱：四根立柱作為液壓機的支撐結構，通常采用45#鋼調質處理，表面鍍硬鉻以提高耐磨性和抗偏載能力。立柱通過螺母緊固，以便于機身預緊。

二、液壓系統

液壓系統是200噸四柱液壓機的核心部分，主要由以下組件構成：

主液壓缸：主液壓缸通常采用活塞式油缸，缸體通過法蘭與上梁連接，活塞桿與滑塊連接。活塞桿表面經過淬火和磨削加工，以提高其表面精度和耐磨性。

液壓泵站：液壓泵站由電機、油泵、油箱、插裝閥等組成。油箱通常是封閉的，以確保油的清潔度。油泵吸油口裝有吸油濾清器，以延長油泵和閥的使用壽命。泵站通常還帶有水冷散熱裝置。

密封件：油缸密封選用優質密封圈（如U形密封圈），以確保密封可靠，防止漏油。

控制系統：液壓系統通常采用插裝閥集成系統，動作靈敏、工作可靠。控制系統還包括壓力表、安全閥等，以監測和保護液壓系統的正常運行。

三、電氣控制系統

控制柜和操作面板：電氣控制系統是控制液壓機工作的大腦。控制柜內裝有各種電器元件，如繼電器、PLC（可編程邏輯控制器）等。操作面板通常安裝在液壓機機身的合適位置，便于操作人員進行操作。操作面板上有各種按鈕、指示燈和顯示屏，操作人員可以通過按鈕控制液壓機的啟動、停止、工作模式選擇等操作，通過指示燈可以直觀地了解液壓機的工作狀態，顯示屏則可以顯示一些工作參數、故障信息等。
